エアー抜きファスナー類(真空装置用ネジ)

エアー抜きファスナー類(真空装置用ネジ)

主に真空装置などでボルト締め付けの際に、機器や装置のタップ下穴に滞留する空気やガスなどを除去するための貫通穴付加工付の特殊ボルトです。SUS 六角穴付ボルトなど一般的な材質、形状、サイズであれば標準ラインナップ品をご提案することも可能ですが、インコネル、ハステロイ、モリブデンなど特殊な材質や形状、首下の長いサイズにつきましては、弊社三郷工場にて追加工対応が可能です。

製作可能な材質、及びサイズ

標準ラインナップ品

以下のネジにつきましては標準ラインナップしておりますので、1本から即納にて購入可能です。

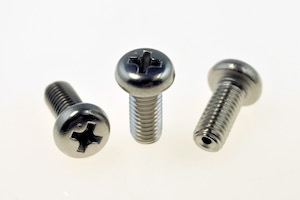

  • なべ(+)小ネジ
    SUSM3~M6 L=3~20 貫通穴 φ1.2~2.0

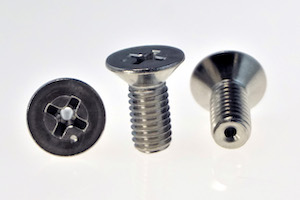

  • 皿(+)小ネジ
    SUSM3~M6 L=5~20 貫通穴 φ1.2~2.0

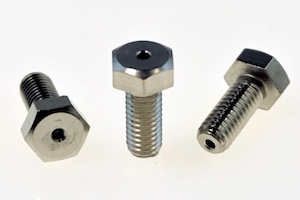

  • 六角ボルト
    SUSM3~M16 L=5~75 貫通穴 φ1.5~3.0

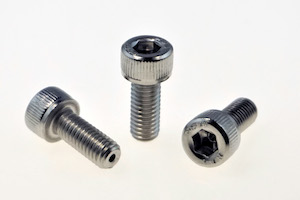

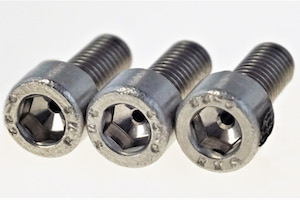

  • 六角穴付ボルト(全ネジ)
    -SUSM2~M16 L=3~90 貫通穴 φ0.8~3.0
    -SUS316LM3~M10 L=5~25 貫通穴 φ1.5~2.0
    -チタンM3~M8 L=6~30 貫通穴 φ1.5~2.0

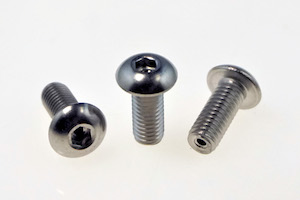

  • 六角穴付ボタンボルト
    SUSM3~M6 L=5~25 貫通穴 φ1.5~2.0

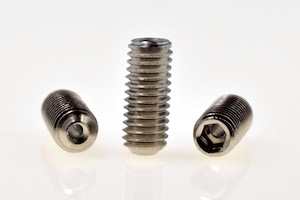

  • 六角穴付止めネジ(クボミ先)
    SUSM3~M12 L=6~40 貫通穴 φ1.2~3.0

標準ラインナップ品の貫通穴の寸法は各ネジ寸法ごとに異なり変更出来ません。

詳細なサイズ表はこちら

特注製作品及び追加工品

標準ラインナップ品にない材質、サイズにつきましては自社工場にて特注製作も承っております。
ハステロイ、インコネルなどの難削材につきましては、自社ブランドRMS(レアメタルスクリュー)も使用できますので、コストダウンのご提案も可能です。

材質
  • Alloy 600(インコネル600相当品)
  • Alloy 718(インコネル718相当品)
  • Alloy C-276(ハステロイC-276相当品)
  • Alloy C-22(ハステロイC-22相当品)
  • SUS303,SUS304,SUS316,SUS316L等
サイズ
  • M4~ L寸法=~80mm 貫通穴径 φ1.0~

詳細についてはご相談ください。

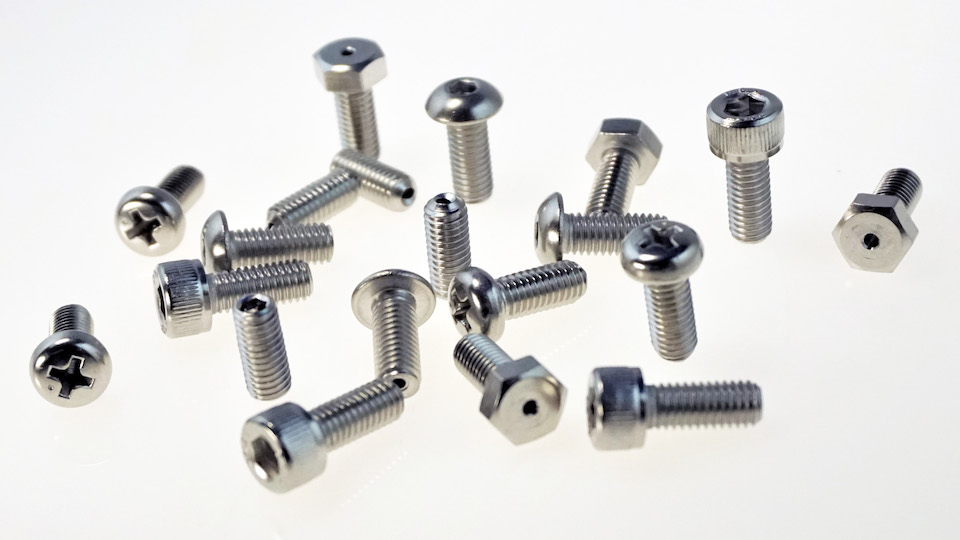

気抜き集合

超難削材切削加工の豊富な加工実績

タカヤマでは、インコネル、ハステロイ、モリブデンをはじめとする超難削材の気抜き穴加工でも豊富な製作実績が多数ございます。

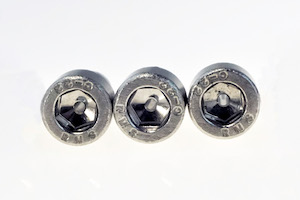

  • RMS CAP1
  • CAP
  • ボタンCAP
  • RMS CAP2
  • なべ
  • さら
  • BT
  • HS

加工事例はこちら

難削材・複雑形状でお困りの方は
ぜひ一度お問い合わせ下さい。

切削加工部品の製造に関するご相談は、お気軽に電話・または下記お問い合わせフォームよりお寄せ下さい。技術・価格・納期において他社よりメリットあるご提案をさせていただきます。
