タカヤマでは、ハステロイ、インコネル製のファスナー類を標準ラインナップしております。
短納期に対応しながら、圧造化によるコスト抑制や、品質、安定供給にも貢献致します。
また、切削加工による特殊形状や特殊サイズ、エア抜き加工も対応可能ですのでお気軽にお問い合わせください。

インコネル・ハステロイ製六角穴付ボルト

タカヤマでは、ハステロイ、インコネル製の六角穴付ボルト取り扱いしております。
サイズによっては在庫しているサイズもご用意しておりますので、お気軽にお問合せ下さい。

設計図
六角穴付ボルト規格表
サイズ(M) ピッチ(P) dk k S t (MIN)
M3 0.5 φ5.5 3 2.5 1.3
M4 0.7 φ7.0 4 3 2
M5 0.8 φ8.5 5 4 2.5
M6 1 φ10.0 6 5 3
M8 1.25 φ13.0 8 6 4
M10 1.5 φ16.0 10 8 5
M12 1.75 φ18.0 12 10 6
M16 2 φ24.0 16 14 8
●ハステロイ C276 / C22 ●インコネル:600 ●インコネル718 (一部標準在庫品有り)
L寸
M3 M4 M5 M6 M8 M10 M12 ※M16
●C276のみ
4
5
6
8
10
12
14
15
16
18
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
95
100
※サイズ表にないサイズはご相談下さい。

インコネル・ハステロイ製六角穴付ボルト
(気抜き穴付き)

タカヤマでは、ハステロイ、インコネル製の六角穴付ボルトに気抜き穴加工を承っております。
規格表には参考値として穴径を記載しておりますが、ご希望の寸法があれば対応可能です。
何なりとお問合せ下さい。

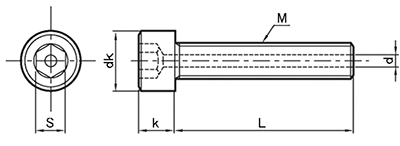

設計図
六角穴付ボルト規格表
サイズ(M) ピッチ(P) dk k S t (MIN)
M3 0.5 φ5.5 3 2.5 1.3 φ1.2
M4 0.7 φ7.0 4 3 2 φ1.5
M5 0.8 φ8.5 5 4 2.5 φ2.0
M6 1 φ10.0 6 5 3 φ2.5
M8 1.25 φ13.0 8 6 4 φ2.5
M10 1.5 φ16.0 10 8 5 φ3.0
M12 1.75 φ18.0 12 10 6 φ3.0
M16 2 φ24.0 16 14 8 φ3.0
※気抜き穴のサイズは相談可能です。
●ハステロイ C276 / C22 ●インコネル:600 ●インコネル718 (一部標 準在庫品有り)
L寸
M3 M4 M5 M6 M8 M10 M12 M16
4
5
6
8
10
12
14
15
16
18
20
25
30
35
40
45
50
55
60
※サイズ表にないサイズはご相談下さい。
※気抜き穴の大きさは相談可能です。
