気抜きサイズ表

気抜きファスナー取り扱い一覧

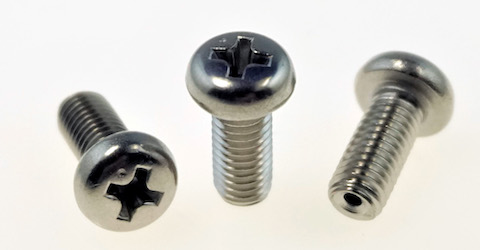

十字穴付きなべ小ねじ　エアー抜き　仕様・取扱いサイズ

SUS
  • 十字穴付きなべ小ねじ

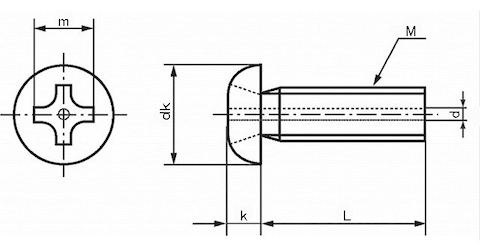

  • 十字穴付きなべ小ねじ図
L寸 サイズ
M3 M4 M5 M6
5 ●
6 ● ● ●
8 ● ● ● ●
10 ● ● ● ●
12 ● ● ● ●
15 ● ● ● ●
16 ● ● ● ●
20 ●
M dk k d m(参考)
M3 5.5 2.0 1.2 3.6
M4 7.0 2.6 1.5 4.2
M5 9.0 3.3 1.5 4.9
M6 10.5 3.9 2.0 6.3

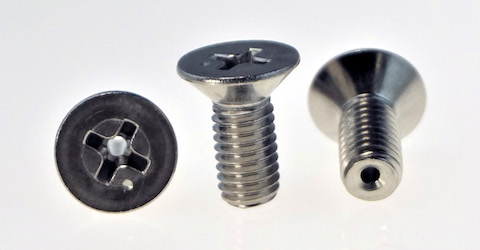

十字穴付き皿小ねじ　エアー抜き　仕様・取扱いサイズ

SUS
  • 十字穴付き皿小ねじ

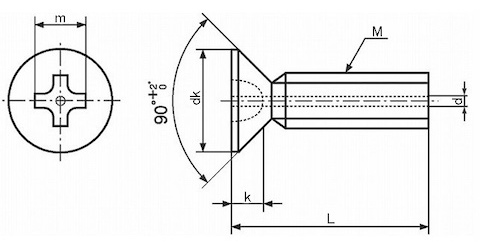

  • 十字穴付き皿小ねじ図
L寸 サイズ
M3 M4 M5 M6
5 ●
6 ● ●
8 ● ● ●
10 ● ● ● ●
12 ● ● ●
15 ● ●
16 ● ●
20 ● ● ●
M dk k d m(参考)
M3 6.0 1.8 1.2 3.6
M4 8.0 2.3 1.5 4.5
M5 10.0 2.8 1.5 5.1
M6 12.0 3.4 2.0 6.7

六角ボルト　エアー抜き　仕様・取扱いサイズ

SUS

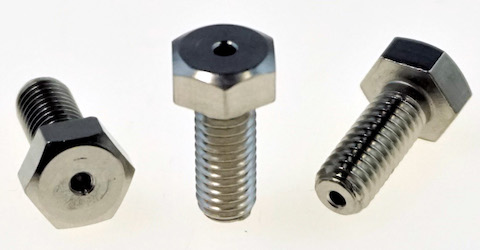

  • 六角ボルト

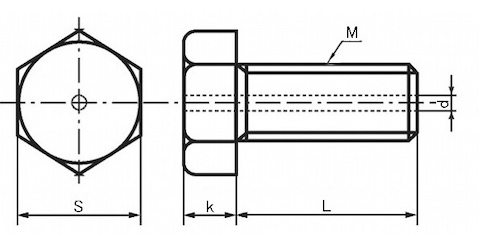

  • 六角ボルト図
L寸 サイズ
M3 M4 M5 M6 M8 M10 M12 M16
5 ●
6 ●
8 ● ● ●
10 ● ● ● ● ●
12 ● ● ● ● ●
14 ● ●
15 ● ● ● ●
16 ● ● ● ●
18 ● ●
20 ● ● ● ● ●
25 ● ● ● ● ● ●
30 ● ● ● ● ● ●
35 ● ● ● ● ●
40 ● ● ● ● ●
45 ● ● ● ●
50 ● ● ●
55 ●
60 ●
65 ●
70 ●
75 ●
M S k d
M3 5.5 2.0 1.5
M4 7.0 2.8 1.5
M5 8.0 3.5 1.5
M6 10.0 4.0 2.0
M8 13.0 5.5 2.0
M10 17.0 7.0 2.0
M12 19.0 8.0 3.0
M16 24.0 10.0 3.0

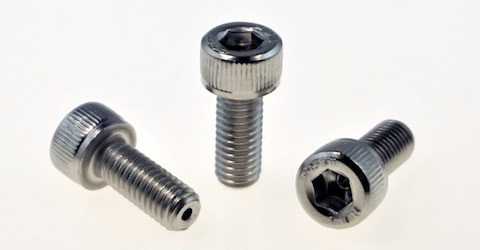

六角穴付きボルト　エアー抜き　仕様・取扱いサイズ

SUS
  • 六角穴付きボルト

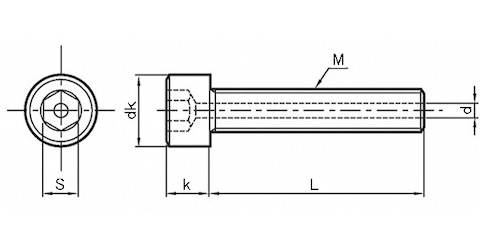

  • 六角穴付きボルト図
L寸 サイズ
M2 M2.5 M3 M4 M5 M6 M8 M10 M12 M16
3 ● ●
4 ● ● ●
5 ● ● ● ●
6 ● ● ● ● ● ●
8 ● ● ● ● ● ●
10 ● ● ● ● ● ● ●
12 ● ● ● ● ● ● ●
14 ● ● ● ● ●
15 ● ● ● ● ●
16 ● ● ● ● ● ●
18 ● ● ● ● ● ● ●
20 ● ● ● ● ● ● ●
22 ● ●
25 ● ● ● ● ● ● ● ●
30 ● ● ● ● ● ● ● ●
35 ● ● ● ● ● ● ● ●
40 ● ● ● ● ● ● ●
45 ● ● ● ● ● ●
50 ● ● ● ● ●
55 ● ● ● ● ●
60 ● ● ● ● ●
65 ● ● ● ● ●
70 ● ● ● ●
75 ● ● ●
80 ● ● ●
85 ● ●
90 ●
M S dk k d
M2 1.5 3.8 2.0 0.8
M2.5 2.0 4.5 2.5 0.8
M3 2.5 5.5 3.0 1.5
M4 3.0 7.0 4.0 1.5
M5 4.0 8.5 5.0 1.5
M6 5.0 10.0 6.0 2.0
M8 6.0 13.0 8.0 2.0
M10 8.0 16.0 10.0 2.0
M12 10.0 18.0 12.0 3.0
M16 14.0 24.0 16.0 3.0
SUS316L
L寸 サイズ
M3 M4 M5 M6 M8 M10
5 ● ●
6 ● ●
8 ● ●
10 ● ● ● ●
12 ● ● ● ●
15 ● ● ● ● ● ●
16 ●
18 ●
20 ● ● ● ● ●
25 ● ● ● ●
純チタン
L寸 サイズ
M3 M4 M5 M6 M8
6 ●
8 ● ● ●
10 ● ● ● ● ●
12 ● ● ● ● ●
15 ● ● ● ● ●
16 ● ● ● ●
20 ● ● ●
25 ● ●
30 ●

六角穴付きボタンボルト　エアー抜き　仕様・取扱いサイズ

SUS

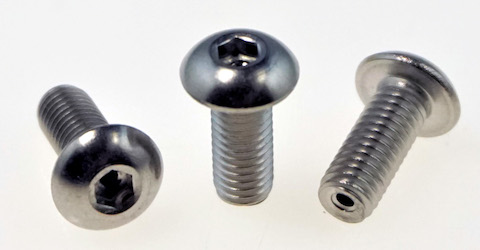

  • 六角穴付きボタンボルト

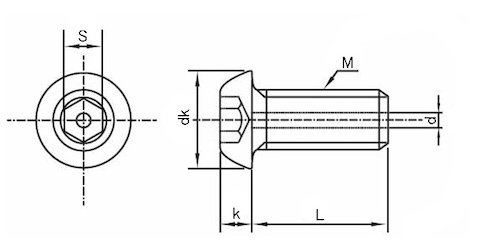

  • 六角穴付きボタンボルト図
L寸 サイズ
M3 M4 M5 M6
5 ●
6 ● ● ●
8 ● ● ● ●
10 ● ● ● ●
12 ● ● ● ●
15 ● ● ● ●
16 ● ● ● ●
20 ● ● ● ●
25 ●
M M3 M4 M5 M6
S 最大 5.70 7.60 9.50 10.50
最小 5.40 7.24 9.14 10.70
dk 呼び 2.0 2.5 3.0 4.0
最大 2.080 2.580 3.080 4.095
最小 2.020 2.520 3.020 4.020
k 最大 1.65 2.20 2.75 3.30
最小 1.40 1.95 2.50 3.00
d 1.5 1.5 1.5 2.0

六角穴付き止めネジ クボミ先 エアー抜き 仕様・取扱いサイズ

SUS
  • 六角穴付き止めネジ　クボミ先

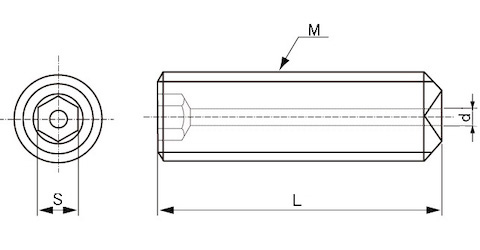

  • 六角穴付き止めネジ　クボミ先図
L寸 サイズ
M3 M4 M5 M6 M8 M10 M12
6 ● ●
8 ● ●
10 ● ● ●
12 ● ●
15 ● ● ●
20 ● ●
25 ●
30 ●
40 ●
M S d
3 1.5 1.2
4 2.0 1.5
5 2.5 1.5
6 3.0 2.0
8 4.0 2.0
10 5.0 3.0
12 6.0 3.0
