幾何公差

公差記号 解説 図示

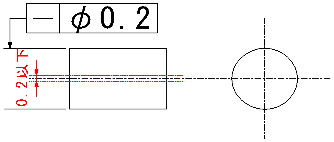

真直度
真直度 記号
どれだけ真っすぐかを指定するもの。長物の反りの程度を表したりします。 真直度 図

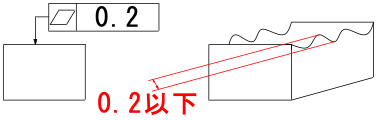

平面度
平面度 記号
面がどれだけ平面かを表す数値。
表面の凸凹の「最も出っ張った部分 と 最もへこんだ部分」の指定です。
平面度 図
真円度
真円度 記号
どれだけ正確な円かを表す数値。
軸や円錐の断面の数値です。
右図の場合、求める直径の±0.2mmの範囲内となります。
真円度 図

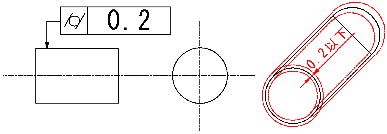

円筒度
円筒度 記号
「まんまるさ」と「真っ直ぐさ」の指定。
右図の場合、円筒表面は直径±0.2mmの範囲内に円筒全てが入っていなければなりません。
円筒表面の指示のため、数値に「φ」は付きません。
円筒度 図

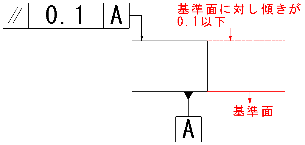

平行度
平行度 記号
2つの線又は面が、基準面に対してどのくらい平行であるかの指定になります。 平行度 図

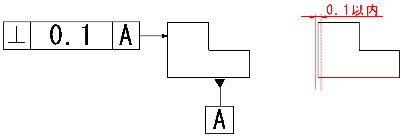

直角度
直角度 記号
基準面に対して「どのくらい正確に直角であるか」の指定になります。 直角度 図

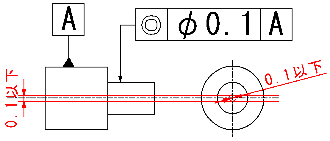

同軸度・同心度
同軸度・同心度 記号
基準面に対して「2つの円筒の軸が同軸であること (中心軸がずれていないということ)」の指定。
同軸度は基準軸に対しての位置に対し、同心度は中心点に対しての位置になります。
同軸度・同心度 図
